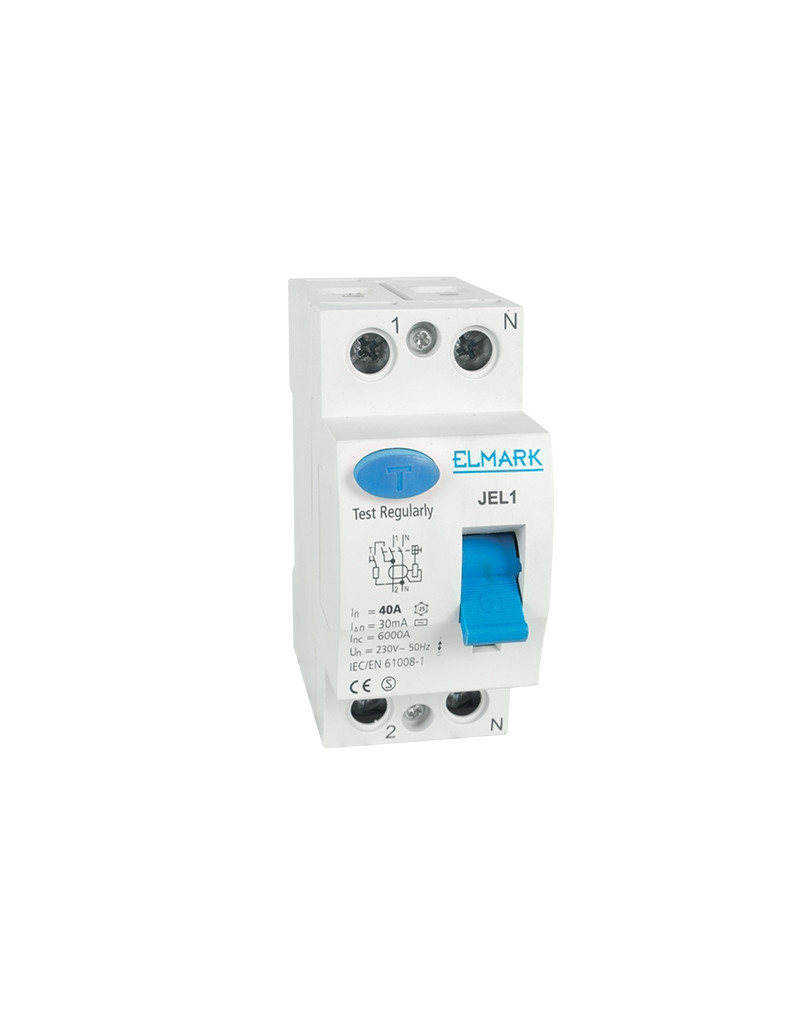

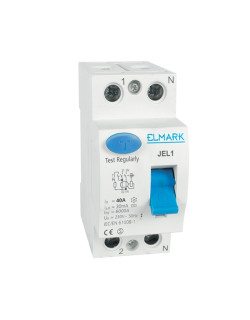

DIFFERENZIALE MAGNETOTERMICO A 2 POLI
25 A - l∆n 30 mA - 6 kA - MODELLO JEL1 - ELMARK
L'INTERRUTTORE DIFFERENZIALE FUNZIONA SENZA ALIMENTAZIONE SUPPLEMENTARE AL MECCANISMO OPERATIVO
ESSO CONFRONTA L'ENTITÀ DELLE CORRENTI ATTRAVERSO IL CONDUTTORE NEUTRO E IL CONDUTTORE DI FASE
I CONDUTTORI SONO ARROTOLATI SU TOROIDE E INSIEME ALL'AVVOLGIMENTO SECONDARIO FORMANO UN TRASFORMATORE DI MISURA
I CONDUTTORI DI POTENZA SONO ARROTOLATI IN MODO TALE CHE I CAMPI MAGNETICI GENERATI ALLA CORRENTE ELETTRICA LI ATTRAVERSINO SI NEUTRALIZZANO A VICENDA
IN CASO DI GUASTO NELL'ISOLAMENTO DI ALCUNI DEI CONDUTTORI O IN PRESENZA DI UNA PERSONA SOTTO TENSIONE, IL SISTEMA È SBILANCIATO E I CAMPI MAGNETICI NON POSSONO ESSERE NEUTRALIZZATI
QUESTO CAMPO RESIDUO SI GENERA NELL'AVVOLGIMENTO DI CORRENTE SECONDARIO, CHIAMATO DISPERSIONE DI CORRENTE
IL DISPOSITIVO SI INTERROMPE QUANDO IL VALORE DI QUESTA CORRENTE SUPERA IL VALORE LIMITE DELL'INTERRUTTORE DI CORRENTE RESIDUO
FUNZIONI
- DISINSERIMENTO DI CIRCUITI ELETTRICI PESANTI IN CASO DI DANNI ALL'ISOLAMENTO DEI CONDUTTORI DELLE UTENZE
- SPEGNE I CIRCUITI ELETTRICI PESANTI IN PRESENZA DI UNA PERSONA SOTTO VOLTAGGIO
- UTILIZZATO PER PROTEGGERE NON SOLO PARTICOLARI CONSUMATORI/CIRCUITI, MA ANCHE L'INTERO PANNELLO
- ACCENSIONE MANUALE E SPEGNIMENTO AUTOMATICO IN CASO DI GUASTO ALL'USCITA
CARATTERISTICHE TECNICHE
- MODELLO: JEL1
- NUMERO DEI POLI: 2
- TENSIONE NOMINALE DI FUNZIONAMENTO: 230 V
- FREQUENZA NOMINALE DI FUNZIONAMENTO: 50/60 Hz
- CORRENTE NOMINALE: 25 A
- POTERE DI INTERRUZIONE: 6 kA
- CORRENTE DI DISPERSIONE: 30 mA
- TENSIONE NOMINALE DI RESISTENZA ALL'IMPULSO: 2000 V AC
- RESISTENZA ALL'USURA DA CORRENTE DI CORTOCIRCUITO: 4500 А - 6000 А
- MATERIALE: NYLON PA66 AUTOESTINGUENTE
- FORZA DI PERMITTIVITA': >18MV/m
- RESISTENZA ALL'USURA ELETTRICA (NUMERO DI CICLI): ≥5000
- RESISTENZA ALL'USURA MECCANICA (NUMERO DI CICLI):≥10000
- CODICE IP: IP>20
- TEMPERATURA DI FUNZIONAMENTO: -10°C + 65°C
- ALTITUDINE DI INSTALLAZIONE: FINO A 2000 METRI
COLLEGAMENTO
- SBARRA DI ALIMENTAZIONE (SOLO PER BIPOLARE)
- CONDUTTORI FLESSIBILI O RIGIDI CON SEZIONE CORRISPONDENTE
MONTAGGIO
- VERTICALE SU GUIDA DIN
L'INTERRUTTORE DIFFERENZIALE È MONTATO NELLA SCATOLA DI DISTRIBUZIONE E SUCCESSIVAMENTE L'APPARECCHIO, IL CONDUTTORE NEUTRO E IL CONDUTTORE DI TERRA NON DEVONO ESSERE COLLEGATI TRA LORO.
PER POTER FUNZIONARE CORRETTAMENTE, L'APPARECCHIO DEVE AVERE UNA RETE A TRE O CINQUE CONDUTTORI CON CONDUTTORE DI PROTEZIONE SEPARATO.
