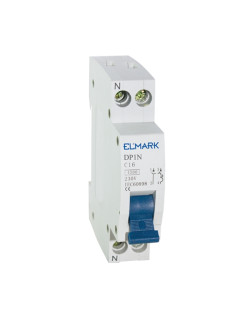

INTERRUTTORE MAGNETOTERMICO ELMARK 1 POLO+N 20A 4.5kA

INTERRUTTORE MAGNETOTERMICO A 1 POLO+N

MODELLO DP1N 20 A - IΔn 4.5 kA - CURVA C - MARCA ELMARK

PROTEGGE I CIRCUITI ELETTRICI DA SOVRACCARICO O CORTOCIRCUITO DEL CIRCUITO ESTERNO

LA CURVA C È IN GRADO DI TOLLERARE SOVRACORRENTI DI BREVE DURATA FINO A 5-10 VOLTE LA CORRENTE NOMINALE ED È LARGAMENTE USATA NEGLI IMPIANTI DOMESTICI

PUÒ ESSERE UTILIZZATO COME DISPOSITIVO PER LA COMMUTAZIONE E IL CONTROLLO DEI CIRCUITI ELETTRICI

DATI TECNICI

• NUMERO DEI POLI: 1
• TENSIONE NOMINALE: 230 V
• FREQUENZA NOMINALE: 50/60Hz
• CORRENTE NOMINALE: 20 A
• POTERE DI INTERRUZIONE (CICLO O-CO) SECONDO LA NORMA EN 60 898-1: 4.5 kA
• POTERE DI INTERRUZIONE NOMINALE ICS = 50% ICU
• TENSIONE D'ISOLAMENTO: ≥2000 V
• CODICE IP: IP>20
• CURVA DI SPEGNIMENTO: C

COLLEGAMENTO

• TERMINALE DI GIUNZIONE: TERMINALE A VITE PIATTO
• MONTAGGIO VERTICALE SU GUIDA DIN
• ALIMENTAZIONE (CONDUZIONE): - BARRA DI ALIMENTAZIONE DP1N

- CONDUTTORE FLESSIBILE O RIGIDO
