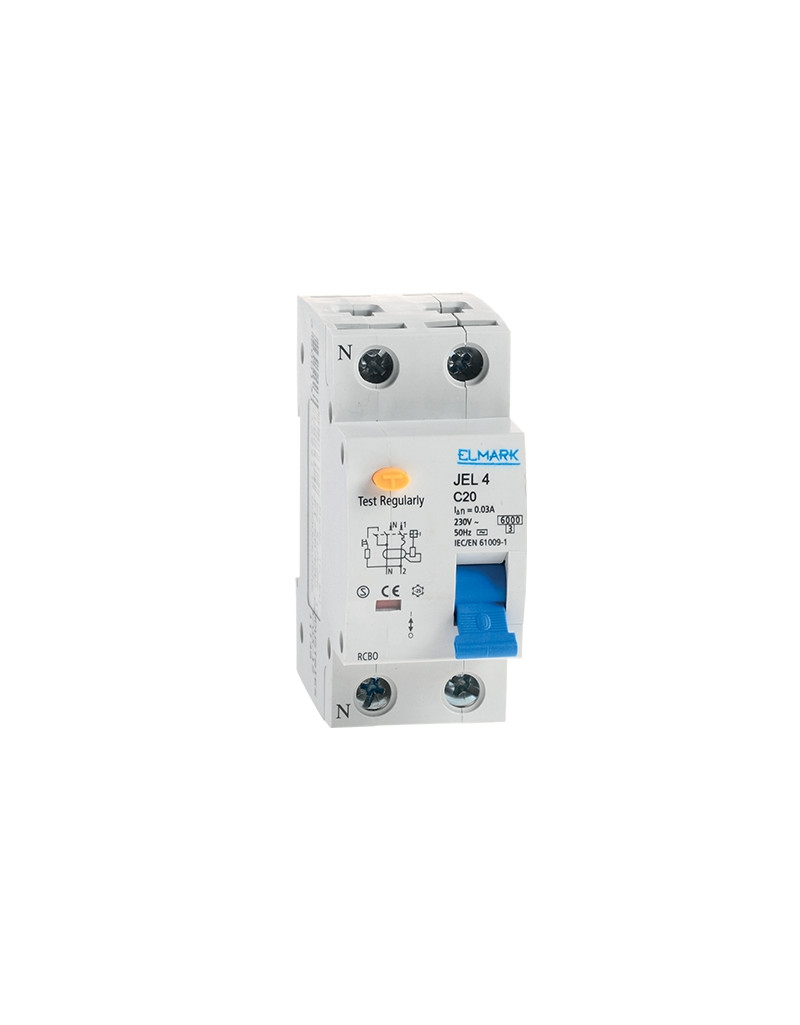

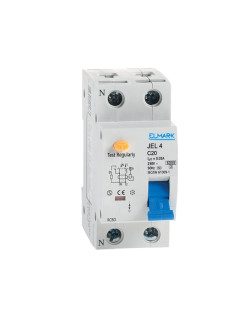

DIFFERENZIALE MAGNETOTERMICO A 2 POLI
10 A - l∆n 30 mA - 6 kA - MODELLO JEL4 - ELMARK
DESCRIZIONE DEL SISTEMA OPERATIVO
SI TRATTA DI UNA COMBINAZIONE DI INTERRUTTORE AUTOMATICO E DISPOSITIVO ELETTROMAGNETICO PER CORRENTI RESIDUE.
ESSO COMBINA PARTE DELLE PROPRIETÀ DEI DUE ELEMENTI.
L'INTERRUTTORE REAGISCE AL CORTOCIRCUITO NEL CIRCUITO PROTETTO MENTRE IL DISPOSITIVO ELETTROMAGNETICO DI CORRENTE RESIDUA IN CASO DI GUASTO NELL'ISOLAMENTO DEI CONDUTTORI.
ESSO CONFRONTA IL TASSO DELLE CORRENTI ATTRAVERSO I CONDUTTORI IN UN COMPARATORE ELETTRONICO.
IL DISPOSITIVO DI CORRENTE RESIDUA FUNZIONA NORMALMENTE ALL'ALIMENTAZIONE DI TENSIONE.
LA TENSIONE È NECESSARIA PER L'ALIMENTAZIONE DEL COMPARATORE - UN ELEMENTO SEMICONDUTTORE CON CORRENTE DI DISPERSIONE COSTANTEMENTE IMPOSTATA.
QUESTO TASSO È CONFRONTATO CON IL TASSO EFFETTIVO.
QUANDO IL MARGINE DEL CONFRONTO È NEUTRO, L'INTERRUTTORE DIFFERENZIALE NON FUNZIONA, MA IN CASO DI GUASTO DELL'ISOLAMENTO DEL CIRCUITO PROTETTO, QUANDO SUPERA IL MARGINE IMPOSTATO, AZIONA E DISINSERISCE LA PROTEZIONE.
PER IL NORMALE FUNZIONAMENTO DELL'INTERRUTTORE DIFFERENZIALE, LA TENSIONE DEL CIRCUITO DI ALIMENTAZIONE DEVE ESSERE OLTRE 170 V
FUNZIONI
- DISINSERIMENTO DI CIRCUITI ELETTRICI PESANTI IN CASO DI CORTOCIRCUITO O DI SOVRACCARICO
- DISINSERIMENTO DI CIRCUITI ELETTRICI PESANTI IN CASO DI DANNEGGIAMENTO DELL'ISOLAMENTO DEI CONDUTTORI DELL'UTENZA
- DISINSERIMENTO DI CIRCUITI ELETTRICI PESANTI IN PRESENZA DI UNA PERSONA SOTTO VOLTAGGIO
- UTILIZZATO PER PROTEGGERE NON SOLO PARTICOLARI CONSUMATORI/CIRCUITI, MA ANCHE L'INTERO PANNELLO
- ACCENSIONE MANUALE E AUTOMATICA
- SPEGNIMENTO IN CASO DI GUASTO ALL'USCITA
CARATTERISTICHE TECNICHE
- MODELLO: JEL4
- NUMERO DEI POLI: 2
- TENSIONE NOMINALE DI FUNZIONAMENTO: 230 V
- FREQUENZA NOMINALE DI FUNZIONAMENTO: 50/60 Hz
- CORRENTE NOMINALE: 25 A
- CAPACITÀ DI INTERRUZIONE: 6 kA
- CORRENTE DI DISPERSIONE: 30 mA
- CURVA DI INTERVENTO DELL'INTERRUTTORE AUTOMATICO: C
- TENSIONE NOMINALE DI RESISTENZA ALL'IMPULSO: 2000 V AC
- RESISTENZA ALL'USURA DA CORRENTE DI CORTOCIRCUITO: 4500 А - 6000 А - 10.000 A
- RESISTENZA ALL'USURA ELETTRICA (NUMERO DI CICLI): ≥500
- RESISTENZA ALL'USURA MECCANICA (NUMERO DI CICLI):≥2000
- CODICE IP: IP>20
COLLEGAMENTO
- SBARRA DI ALIMENTAZIONE (SOLO PER BIPOLARE)
- CONDUTTORI FLESSIBILI O RIGIDI CON SEZIONE CORRISPONDENTE
MONTAGGIO
- VERTICALE SU GUIDA DIN
L'INTERRUTTORE DIFFERENZIALE È MONTATO NELLA SCATOLA DI DISTRIBUZIONE E SUCCESSIVAMENTE L'APPARECCHIO, IL CONDUTTORE NEUTRO E IL CONDUTTORE DI TERRA NON DEVONO ESSERE COLLEGATI TRA LORO.
PER POTER FUNZIONARE CORRETTAMENTE, L'APPARECCHIO DEVE AVERE UNA RETE A TRE O CINQUE CONDUTTORI CON CONDUTTORE DI PROTEZIONE SEPARATO.
